муфта соединительная, фланец, фланцевый адаптер:

Муфты производства ISOPORT


Тип/серия: СЭАФ-РФ-С32
Муфты ISOPORT / фиксирующий / фланцевое / обжимное
Адаптер фланцевый регулирующий фиксирующий СЭАФ-РФ-С32
Конструктивные особенности:
Рабочая среда: вода, сточные воды
Материал корпуса: сталь
Материал трубы: АЦ
Тип оборудования: адаптер фланцевый
Технические характеристики:
Тип покраски: эпоксидный
Условный диаметр DN: 50 - 1600
Давление PN в (бар): 10
Тип уплотнения: EPDM
Фланцевый адаптер - это необходимый элемент для проведения ремонтных и монтажных работ на различных объектах, где требуется надежное соединение трубы с фланцем и торцом другой трубы.

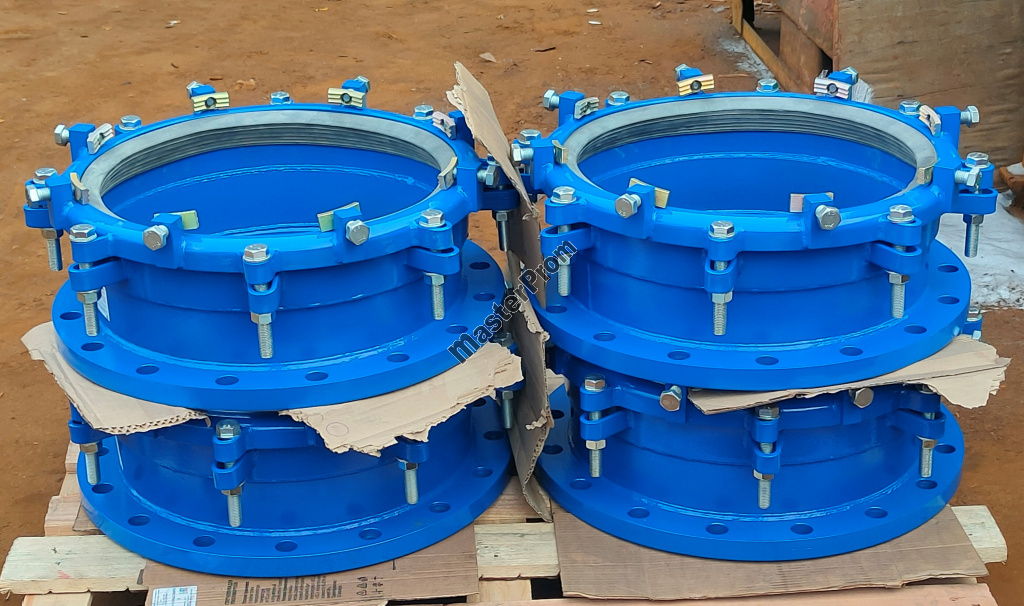

Адаптер фланцевый регулирующий фиксирующий СЭАФ-РФ-С32
Описание продукции:
Фланцевый адаптер - это необходимый элемент для проведения ремонтных и монтажных работ на различных объектах, где требуется надежное соединение трубы с фланцем и торцом другой трубы.

Идеальный обжим зависит от нескольких факторов, которые учтены в конструкции корпуса фланцевых адаптеров и уплотнении. Следует правильно подобрать элемент по диаметру и проводить монтаж в соответствии с инструкцией. В некоторых ситуациях в работе используется прижимной фланец, который приваривается к торцу трубы, затем монтируется фланцевый адаптер.

Уплотнитель выполнен из качественного EPDM каучука, что позволяет фланцевому адаптеру надежно обжимать конец трубы. Адаптеры с фиксаторами могут использоваться в нестабильном грунте, где возможно проседание почвы, а так же в системах водоснабжения с высоким давлением. Фиксирующие фланцевые адаптеры дополнительно защищают от растягивающих нагрузок, а для предотвращения деформации трубы используются опорные втулки.

Металлические поверхности фланцевых адаптеров окрашены полимерной краской, обладающей высокой антикоррозийной стойкостью к воде и образующей износостойкое покрытие.

Фланцевый адаптер используется при соединении труб разных внешних диаметров из полиэтилена с одним гладким концом:
  • Условное давление Ру 1,6 МПа (16 кгс/см2)
  • Применяются в условиях умеренного климата, с диапазоном температуры рабочей среды от 0.4 до 80о С
  • Идеально подходят для проведения ремонтно-восстановительных работ инженерных сетей, когда отсутствует техническая возможность крепления приварного фланца на поврежденной трубе.
  • Фланцевые адаптеры имеют с одной стороны присоединительный фланец к трубопроводу по ГОСТ 12820, а с другой стороны обжимное кольцо.
  • Продукция сертифицирована и имеет необходимые санитарно-эпидемиологические заключения для применения в системах питьевого водоснабжения
  • Материалы, применяемые при изготовлении адаптеров, не выделяют токсических и вредных веществ в питьевую воду ГОСТ 2874, не изменяют свойств ее при контакте и допущены к использованию в сетях питьевого водоснабжения органами ГСЭН Минздрава РФ
Подготовка и порядок работы:
  • Перед установкой адаптера в водопроводно-канализационную сеть произвести его внешний осмотр с целью уточнения комплектности после транспортирования и хранения.
  • Монтаж стальных конструкций и арматуры на инженерных сетях водоснабжения следует проводить в соответствии строительных норм и правил (СНиП), утвержденных в установленном порядке

Ассортимент продукции:
Ценообразование от 09.08.2020, по курсу ЦБ РФ, (с учетом НДС)
Условный проход, Ду мм
Условное давление
Диаметр фланца, D мм
Кол-во отверстий, n
Номин. диаметр отверстий, d мм
Масса, не более кг
Наружный диаметр обжимаемой трубы, мм
Регулировка, мм
50
1,0 / 1,6
160
4
18
10,0
63
50-500
65
1,0 / 1,6
180
4
18
10,0
75
50-500
80
1,0 / 1,6
195
4
18
10,0
90
50-500
100
1,0 / 1,6
215
8
18
10,0
110
50-500
100
1,0 / 1,6
215
8
18
10,0
125
50-500
125
1,0 / 1,6
245
8
18
10,0
140
50-500
150
1,0 / 1,6
280
8
22
20,0
160
50-500
150
1,0 / 1,6
280
8
22
20,0
180
50-500
200
1,0 / 1,6
335
8
22
20,0
200
50-500
200
1,0 / 1,6
335
8
22
20,0
225
50-500
250
1,0 / 1,6
390 / 405
12
22 / 26
20,0
250
50-500
250
1,0 / 1,6
390 / 405
12
22 / 26
30,0
280
50-500
300
1,0 / 1,6
440 / 460
12
22 / 26
30,0
315
50-500
350
1,0 / 1,6
500 / 520
16
22 / 26
30,0
355
50-500
400
1,0 / 1,6
565 / 580
16
22 / 26
50,0
400
50-500
450
1,0 / 1,6
-
16
26 / 30
60,0
450
50-500
500
1,0 / 1,6
670 / 710
20
26 / 33
60,0
500
50-500
500
1,0 / 1,6
670 / 710
20
26 / 33
60,0
560
50-500
600
1,0 / 1,6
780 / 840
20
30 / 39
70,0
630
50-500
700
1,0 / 1,6
-
20
30 / 39
90,0
710
50-500
800
1,0 / 1,6
1010 / 1020
24
33 / 39
100,0
800
50-500
900
1,0 / 1,6
-
24
33 / 39
150,0
900
50-500
1000
1,0 / 1,6
1220 / 1255
28
33 / 45
160,0
1000
50-500
1200
1,0 / 1,6
-
32
39 / 52
200,0
1200
50-500
1400
1,0 / 1,6
-
32
39 / 52
300,0
1400
50-500
1600
1,0 / 1,6
-
32
39 / 52
400,0
1600
50-500
